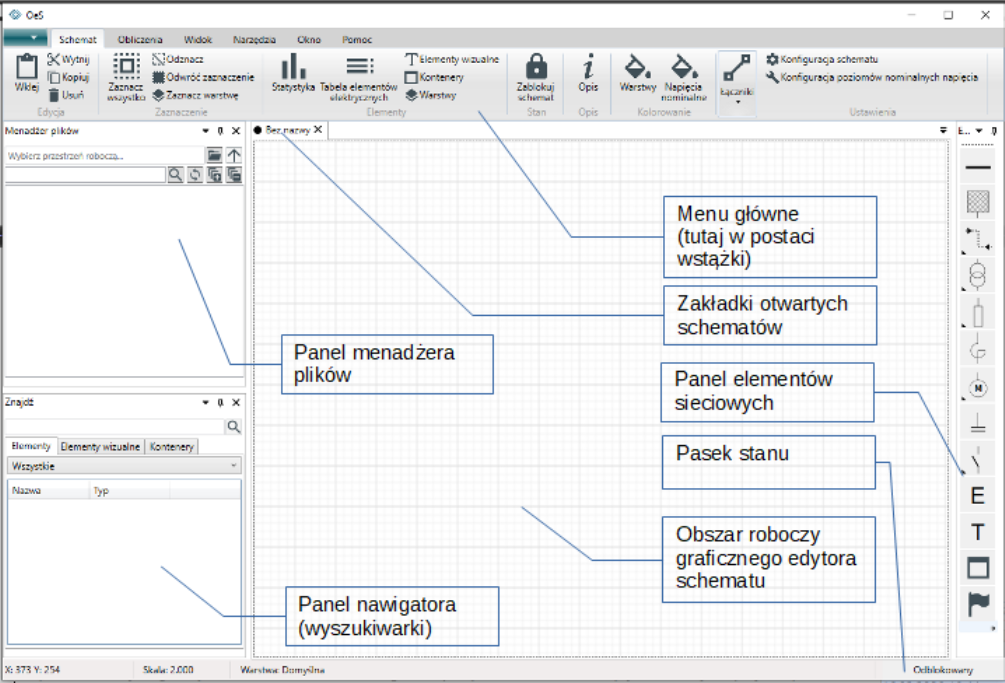

Po zakończeniu procedury uruchamiania na ekranie zostaje wyświetlone okno główne programu OeS 6 (Rys. 2.1). Zmian rozmiaru i położenia okna można dokonywać za pomocą standardowych funkcji systemowych (przyciski umieszczone w prawym górnym rogu okna oraz menu wywoływane kombinacją klawiszy [Alt]+[Spacja]).

Menu główne pozwala na dostęp do wszystkich funkcjonalności programu. Znajduje się zawsze w górnej części okna głównego, nad obszarem roboczym.

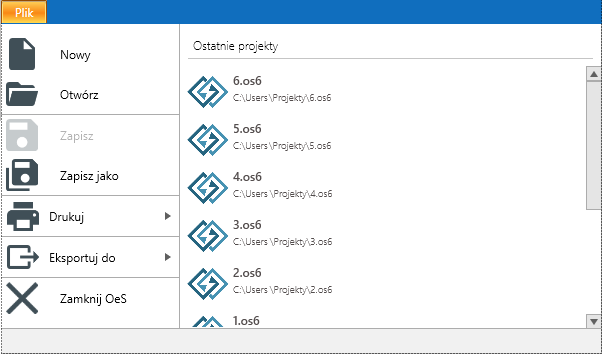

Menu Plik służy do odczytu, zapisu i eksportu lub do tworzenia nowego modelu sieci. Przykładowy widok tego menu przedstawiono na Rys. 2.1.1.1, a opisy poszczególnych opcji zestawiono w „Funkcje menu – Plik”.

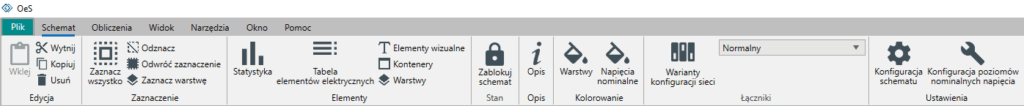

Menu Schemat służy do nawigacji po schemacie, zmiany jego konfiguracji i szczegółowych parametrów. Przykładowy widok tego menu przedstawiono na Rys. 2.1.2.1, a opisy poszczególnych opcji zestawiono w tabeli „Funkcje menu – Schemat”.

Menu Obliczenia służy do wywoływania i konfiguracji funkcji obliczeniowych. Przykładowy widok tego menu przedstawiono na Rys. 2.1.3.1, a opisy poszczególnych opcji zestawiono w tabeli „Funkcje menu – Obliczenia”.

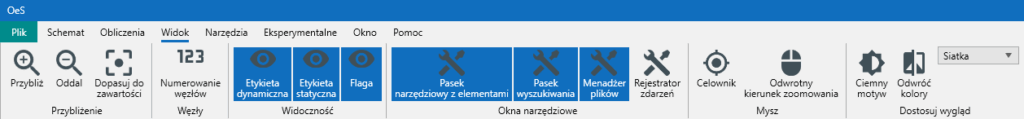

Menu Widok służy do konfiguracji wyglądu okien oraz widoczności poszczególnych elementów schematu. Przykładowy widok tego menu przedstawiono na Rys. 2.1.4.1, a opisy poszczególnych opcji zestawiono w tabeli „Funkcje menu – Widok”.

Menu Narzędzia służy do wywoływania funkcji dodatkowych i weryfikujących poprawność sieci. Przykładowy widok tego menu przedstawiono na Rys. 2.1.5.1, a opisy poszczególnych opcji zestawiono w tabeli „Funkcje menu – Narzędzia”.

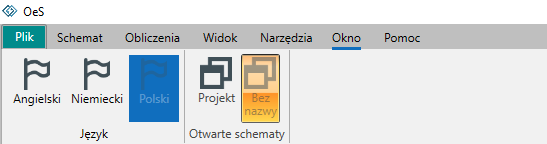

Menu Okno służy do wyboru wersji językowej programu oraz do nawigacji pomiędzy otwartymi schematami (modelami sieci elektroenergetycznej). Przykładowy widok tego menu przedstawiono na Rys. 2.1.6.1, a opisy poszczególnych opcji zestawiono w tabeli ” Funkcje menu – Okno”.

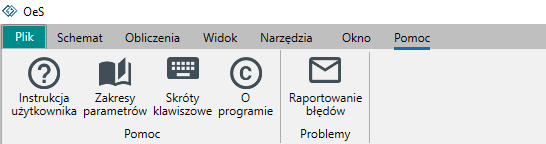

Menu Pomoc udostępnia funkcje pomocnicze i raportowania błędów. Przykładowy widok tego menu w przedstawiono na Rys. 2.1.7.1, a opisy poszczególnych opcji zestawiono w tabeli „Funkcje menu – Pomoc”.

Pasek stanu programu OeS 6 wyświetla szczegółowe informacje na temat:

• współrzędnych aktualnej pozycji kursora na schemacie; gdy kursor opuści obszar roboczy wyświetlana jest ostatnio zapisana wartość.
• skali – wyższa wartość liczbowa skali informuje o większym przybliżeniu schematu,
• aktualnie wybranej warstwy; do tej warstwy będą przypisywane nowo wprowadzone elementy,
• stanu dostępności schematu – zablokowany lub odblokowany do modyfikacji; obszar ten pełni funkcję przycisku Blokady schematu (patrz opis poniżej)

W prawej części Paska stanu znajduje się przycisk Blokady schematu, pozwalający na zmianę możliwości edycji modelu sieci. W stanie normalnym, umożliwiającym modyfikacje schematu, przycisk oznaczony jest opisem „Odblokowany”. Kliknięcie w przycisk powoduje zablokowanie możliwości edycyjnych schematu oraz zmianę opisu przycisku na „Zablokowany” i oznaczenie go kolorem czerwonym.

Blokada schematu wyłącza możliwość zmiany konfiguracji sieci, edycji elementów znajdujących się na schemacie oraz dodawania na schemat nowych elementów. Blokada schematu włączana jest automatycznie po wykonaniu obliczeń (patrz rozdział „Obliczenia”).

Panel elementów sieciowych umożliwia wybieranie i rozpoczynanie rysowania nowych elementów na schemacie. Znajdują się na nim zarówno elementy elektryczne, mające bezpośrednie odwzorowanie w modelu cyfrowym (elektrycznym) sieci, jak i elementy wizualne, ułatwiające nawigację po schemacie lub pełniące funkcje informacyjne. Szczegółowe opisy przycisków Panelu elementów sieciowych zestawiono w tabeli „Przyciski Panelu elementów sieciowych”.

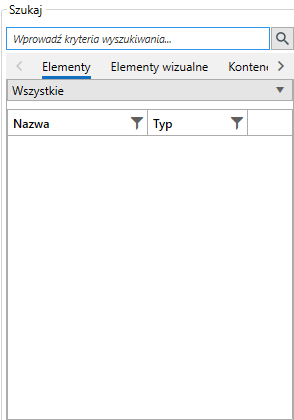

Panel wyszukiwarki (Znajdź) pozwala na przeszukiwanie pól tekstowych poszczególnych rodzajów elementów elektrycznych, wizualnych lub kontenerów w poszukiwaniu słowa kluczowego wpisywanego w górnej części okna (w polu tekstowym przed ikoną lupy – Rys. 2.4.1). Po wykonaniu wyszukiwania dolna tabela wyświetla elementy odpowiadające zdefiniowanym kryteriom.

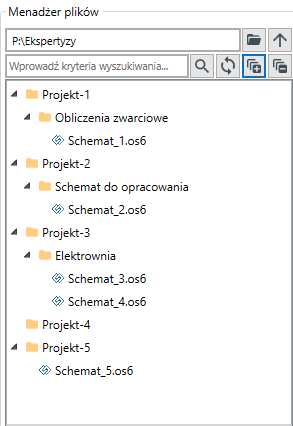

Menadżer plików pozwala na szybki dostęp do schematów zapisanych w obrębie wspólnego drzewa katalogów. Aby zdefiniować główny folder roboczy (np. systemowy katalog Moje dokumenty, zewnętrzny dysk szyfrowany lub inny udział sieciowy), należy skorzystać z przycisku  [Wybierz folder roboczy], dostępnego w górnej części okna Menadżera plików, a następnie wskazać odpowiednią lokalizację. Pozwala to na wyświetlenie w oknie Menadżera plików wszystkich podkatalogów oraz plików schematów znajdujących się w tej lokalizacji, umożliwia również uruchamianie stąd schematów poprzez dwukrotne kliknięcie lewym przyciskiem myszy na pozycję z plikiem OeS.
